Pompowy zestaw zasilający PZZ, PZZ/A

Zestawy pompowe PZZ-05 w wykonaniach PZZ-05.* oraz PZZ-05.*/A przeznaczone są do zasilania i sterowania urządzeń (głównie pomp), w dołowej sieci elektroenergetycznej z izolowanym punktem neutralnym uzwojenia wtórnego o napięciu 3 x 500 V. Zestawy przewidziane są do stosowania w wyrobiskach podziemnych zakładów górniczych, w pomieszczeniach niezagrożonych wybuchem.

Zestawy PZZ-05 wyposażone są w torze zasilającym w rozłącznik izolacyjny, z którego zasilany jest dobezpieczony tor stycznikowy. Odpływ wyposażony jest w zabezpieczenia elektroenergetyczne od skutków zwarć, przeciążeń, obniżenia rezystancji izolacji oraz kontroli ciągłości obwodu ochronnego. Do kontroli działania zabezpieczenia upływowego zabudowano w zestawie przycisk kontrolny. Sterowanie torem stycznikowym odbywa się lokalnie przyciskami zabudowanymi na pokrywie czołowej zestawu lub zdalnie poprzez zastosowanie łącznika pływakowego, dodatkowo wykonanie PZZ-05.*/A posiada sygnalizację przedrozruchową oraz przy sterowaniu zdalnym samoczynny rozruch po zaniku napięcia zasilania. Zabudowane obwody sygnalizacji informują o stanach normalnej pracy i stanach awaryjnych.

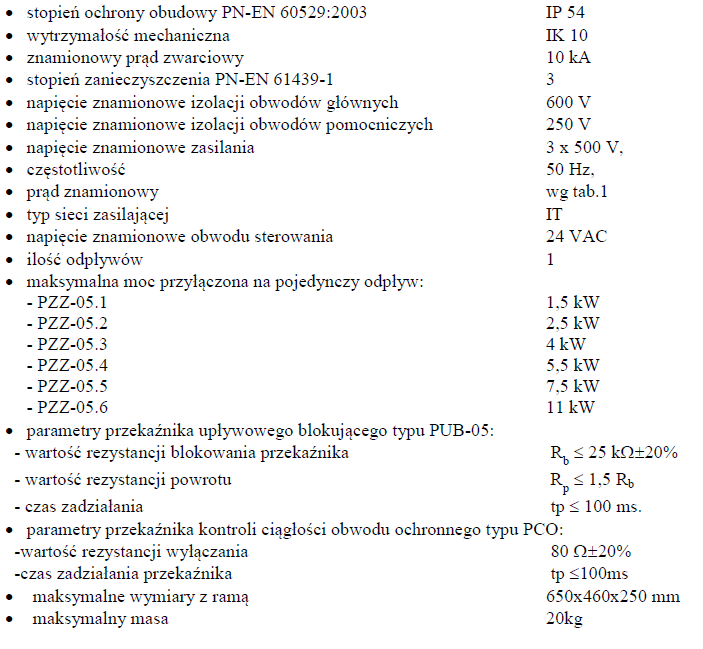

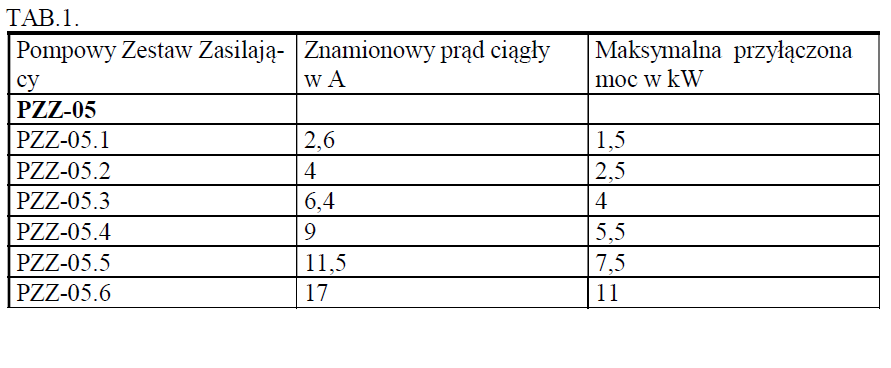

DANE TECHNICZNE
